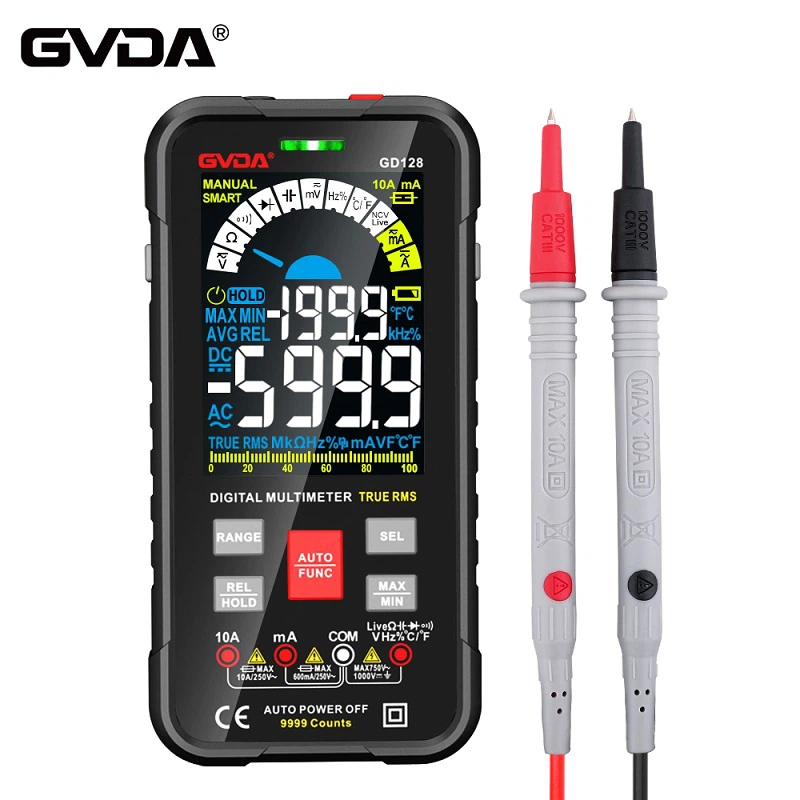

Czy wartość skuteczna multimetru jest ważna?
Zwykłe multimetry ze wskaźnikiem lub multimetry cyfrowe mają zakresy częstotliwości do pomiarów napięcia i prądu o wysokiej częstotliwości. Poza zakresem częstotliwości są to rzeczywiste wartości skuteczne, które nie odzwierciedlają poprawnie przebiegów o wysokiej częstotliwości. Wystarczy spojrzeć na wskaźniki techniczne multimetru i wszystko będzie jasne.
Co to jest True RMS?
Tylko mierniki true rms mogą dokładnie mierzyć napięcie/prąd. Miernik wartości średniej mierzy sygnał AC. Metodą obliczeniową jest: średnia wartość zmierzonej wartości × 1.11=skorygowana do wartości efektywnej. Algorytm miernika True RMS do pomiaru sygnału AC jest następujący: algorytm średniokwadratowy=rzeczywista wartość skuteczna. W przypadku czystych fal sinusoidalnych, bez względu na to, czy jest to miernik rzeczywistej wartości skutecznej, czy średniej, może dokładnie mierzyć, ale w przypadku fal innych niż sinusoidalne, takich jak fale prostokątne, fale trójkątne i fale piłokształtne, tylko mierniki rzeczywistej wartości skutecznej mogą je dokładnie zmierzyć. Obecnie wiele obciążeń elektronicznych, które przeszły zmiany częstotliwości, to fale inne niż sinusoidalne i tylko prawdziwy multimetr RMS może dokładnie zmierzyć prawidłową wartość.
Jak uniknąć zwarcia, mierząc napięcie każdej linii na płytce drukowanej za pomocą multimetru
Podczas pomiaru dowolnych elementów elektronicznych obwodu za pomocą multimetru należy najpierw sprawdzić stan multimetru, zanim przewody pomiarowe dotkną elementów obwodu elektronicznego. Na przykład, jeśli mierzysz napięcie DC, musisz przełączyć się na bieg napięcia DC. Jak duży, pierwszy to wrzucić bieg na najwyższy bieg. Jeśli mierzysz napięcie prądu przemiennego, musisz przełączyć się na odpowiedni bieg dla prądu przemiennego. Jeśli nie znasz napięcia, możesz najpierw przełączyć się na najwyższy bieg, aby zmierzyć. Po włączeniu najwyższego biegu i zmierzeniu danych, dostosuj bieg zgodnie z potrzebami, aby uzyskać dokładny pomiar. Przypominanie wszystkim o sprawdzaniu stanu multimetru ma na celu uniemożliwienie niektórym osobom bezpośredniego pomiaru napięcia, gdy multimetr znajduje się w zakresie rezystancji lub pojemności, co może spowodować zwarcie i spalenie rzeczy. Dlatego zanim cokolwiek zmierzysz, musisz wyrobić sobie nawyk liczbowy, czyli sprawdzić stan przekładni multimetru, a następnie zmierzyć po potwierdzeniu, że jest poprawna.
1. Końcówka multimetru możliwie ostra
Kiedy studiowałem i jeszcze w szkole, postępowałem zgodnie z nawykiem mojego brata, to znaczy lubię, że metalowe przednie końcówki wszystkich przewodów pomiarowych moich multimetrów są zaostrzone, a ostre końcówki multimetru mogą stykać się z płytką drukowaną tak małą jak to możliwe. W przypadku pomiaru niektórych elementów łatek o małej powierzchni może to zapobiec zbyt grubej końcówce pióra, aby przypadkowo dotknąć sąsiednich styków.
2. Znajdź dodatkowe czarne długopisy i zamień je w krokodylki
Znajdź parę dodatkowych przewodów pomiarowych, odetnij czarny przewód pomiarowy, końcówkę pióra ręcznego i znajdź zacisk krokodylkowy, aby go przylutować jako zapas. Oczywiście, jeśli nie chcesz tego robić sam, możesz kupić gotowe, w tym czerwone i czarne długopisy.
Aby zmierzyć napięcie płytki drukowanej, najpierw określ, czy mierzona część płytki drukowanej jest napięciem stałym, czy napięciem przemiennym. Jeśli jest to napięcie prądu stałego, najpierw ustaw bieg multimetru na bieg pomiaru napięcia prądu stałego, a następnie weź czarny długopis w jedną rękę, a drugą ręką Weź czerwony długopis, a czarny długopis to zacisk uziemiający. Spróbuj znaleźć punkt uziemienia, który można łatwo umieścić i dotknij go jak najbliżej. Ogólnie rzecz biorąc, punktem uziemienia jest stosunkowo duża płytka drukowana. Czerwony długopis jest następnie oddzielany, aby zmierzyć mierzony obwód. W tej chwili im ostrzejsza jest końcówka multimetru, tym wygodniej jest mierzyć niektóre obwody drobnych elementów chipowych. Jeśli dwie ręce są niewygodne do trzymania przewodów pomiarowych osobno, jak powiedzieliśmy wcześniej, w tym momencie mogą się przydać zapasowe przewody pomiarowe z krokodylkami, podłącz czarne przewody pomiarowe z krokodylkami i przypnij krokodylki do obwodu tablica. W punkcie uziemienia czerwony przewód pomiarowy może dowolnie mierzyć cały obwód prądu stałego.
