Standardowa procedura włączania i wyłączania multimetru.

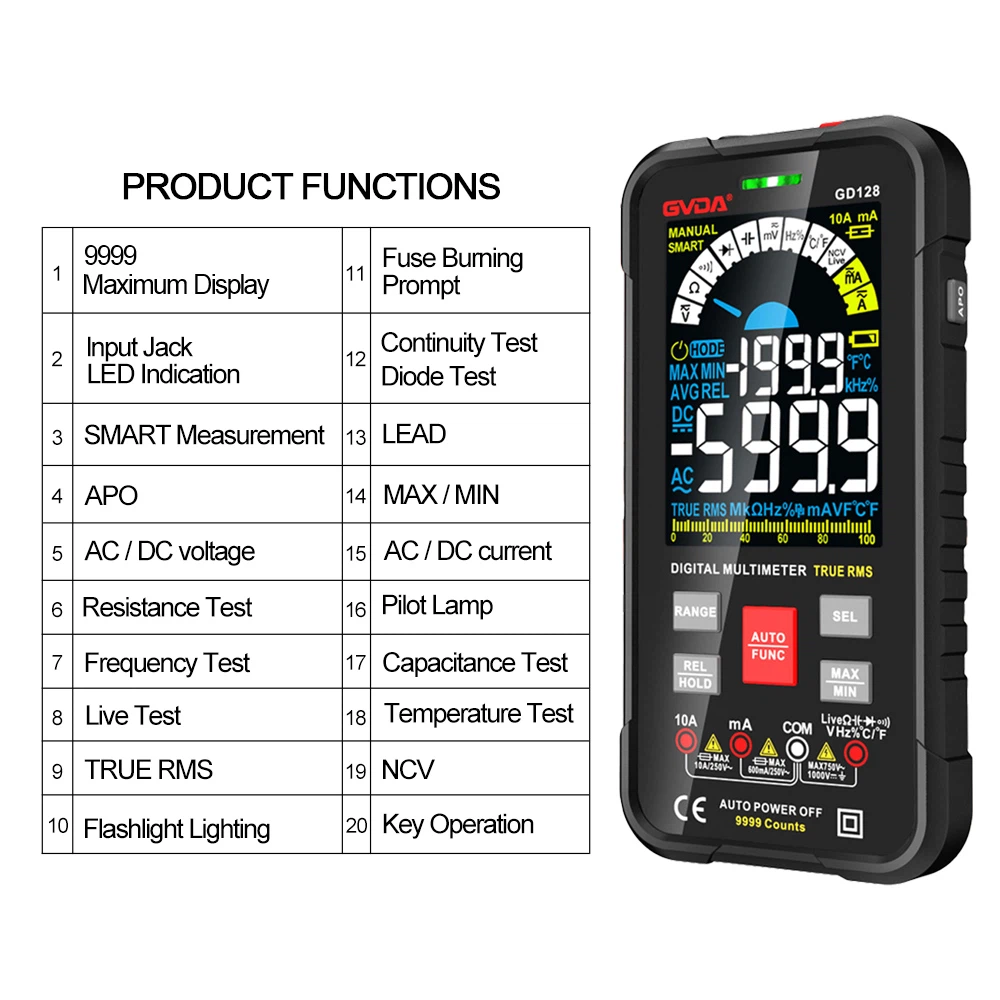

Pozycja wł.-wył. to tryb pomiarowy, który mają prawie wszystkie multimetry i służy do pomiaru, czy linia jest włączona, czy wyłączona (zwarcie). Zwykle używany jest brzęczyk i dioda LED. Rozlegnie się brzęczyk lub zaświeci się dioda LED, wskazując, że obwód jest podłączony. Jak pokazano na rysunku, znak w czerwonym polu to włączony-wyłączony bieg multimetru.
Zasada włączania i wyłączania biegów
Gdy multimetr jest ustawiony w pozycji on-off, podłączony obwód wewnętrzny jest następujący: czarny przewód pomiarowy jest podłączony do ujemnego bieguna baterii wewnętrznej, biegun dodatni baterii jest podłączony do rezystora o małej rezystancji , a drugi koniec rezystora jest podłączony do czerwonego przewodu pomiarowego. Wewnętrzny obwód brzęczący otrzymuje sygnał wyzwalający z rezystora. Jeśli dwa przewody pomiarowe są zwarte lub rezystancja między nimi jest mała, napięcie na rezystorze wyzwalającym wewnątrz miernika jest wysokie, co powoduje wyzwolenie sygnału dźwiękowego. Jeśli rezystancja między dwoma przewodami pomiarowymi jest duża, to podzielone napięcie wewnętrznego rezystora wyzwalającego połączonego szeregowo jest bardzo małe i nie można wyzwolić sygnału dźwiękowego.
Standard pliku on-off
Ogólna definicja jest taka, że 80 omów i poniżej to przewodzenie, w przeciwnym razie jest to nieprzewodnictwo. Oznacza to, że podłącz czerwony i czarny przewód pomiarowy multimetru do obu stron linii. Jeśli rezystancja tej linii jest mniejsza niż 80 omów, multimetr wyda dźwięk i pomyśli, że ta linia przewodzi.
