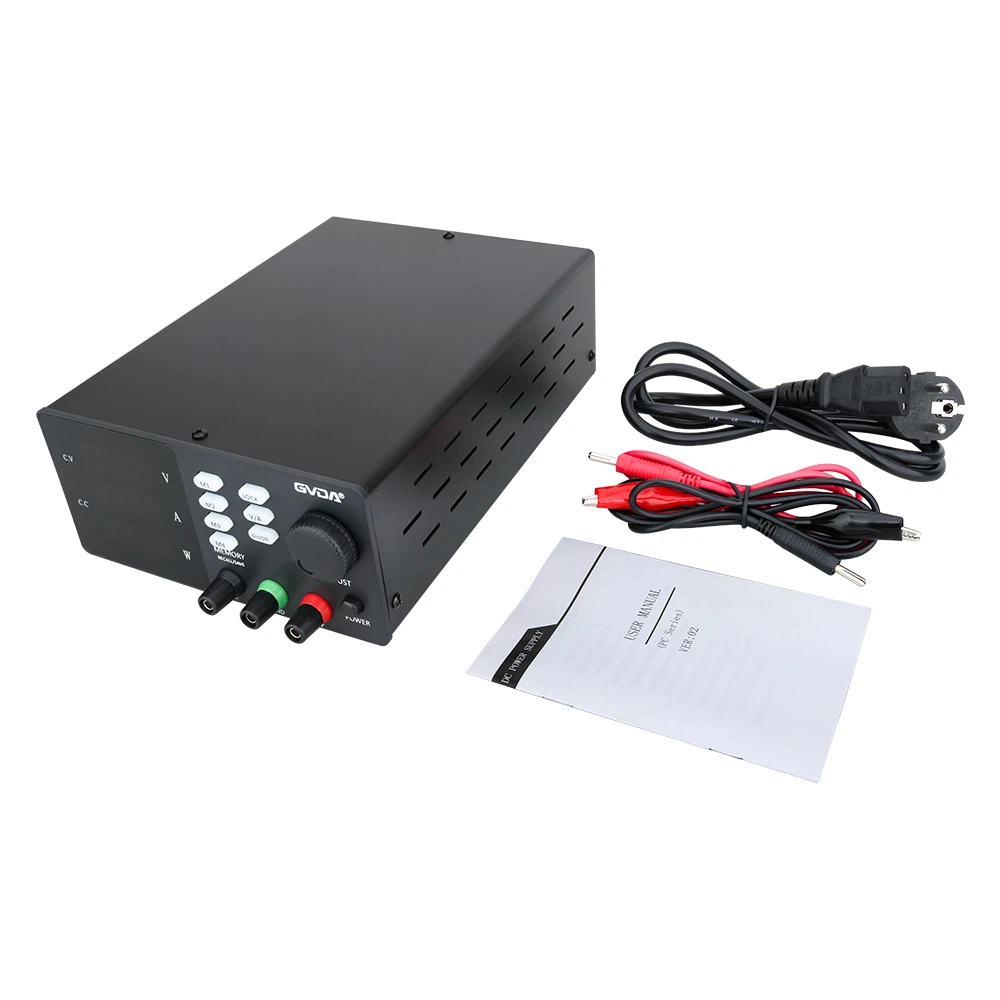

Mówiąc o liniowym zasilaczu regulowanym
Aż do lat 70. regulatory liniowe były wybieranym źródłem zasilania do konwersji prądu przemiennego (AC) na regulowany prąd stały (DC) w sprzęcie elektronicznym. Chociaż ten typ zasilacza nie jest obecnie powszechnie używany, nadal jest najlepszym wyborem do zastosowań wymagających minimalnego szumu i tętnienia.
jak oni pracują
Głównym elementem umożliwiającym działanie regulatora liniowego jest stalowy lub żelazny transformator. Ten konwerter zapewnia dwie funkcje:
1. Działa jak bariera oddzielająca wejście prądu przemiennego wysokiego napięcia od wejścia prądu stałego niskiego napięcia, odfiltrowując w ten sposób wszelkie zakłócenia przedostające się do napięcia wyjściowego.
2. Zmniejsza napięcie wejściowe prądu przemiennego ze 115 V/230 V do około 30 V, które można następnie przekonwertować na stabilne napięcie prądu stałego.
Napięcie AC jest najpierw obniżane przez transformator, a następnie prostowane przez kilka diod. Następnie jest wygładzany do niskiego napięcia prądu stałego przez parę dużych kondensatorów elektrolitycznych. To niskie napięcie prądu stałego jest następnie regulowane do regulowanego napięcia wyjściowego za pomocą tranzystorów lub układów scalonych
Preferowane aplikacje
Regulatory liniowe są znane ze swojej nieefektywności i dużych rozmiarów, ale zapewniają wolne od szumów napięcia wyjściowe. Dzięki temu idealnie nadają się do każdego urządzenia wymagającego wysokiej częstotliwości i niskiego poziomu hałasu, takiego jak:
1. Obwód sterujący
2. Wzmacniacz o niskim poziomie szumów
3. Procesor sygnału
4. Sprzęt do automatyzacji i badań laboratoryjnych
5. Czujniki i obwody akwizycji danych
Korzyść
Prosta aplikacja. Regulatory liniowe można zaimplementować jako cały pakiet i dodać do obwodu za pomocą tylko dwóch dodatkowych kondensatorów filtrujących. Ułatwia to inżynierom o dowolnym poziomie umiejętności planowanie i projektowanie od podstaw.
niska cena. Jeśli Twoje urządzenie wymaga mniej niż 10 W mocy wyjściowej, koszty komponentów i produkcji są znacznie niższe w porównaniu z zasilaczami impulsowymi.
Niski poziom hałasu/tętnienia. Regulatory liniowe mają bardzo niskie tętnienia napięcia wyjściowego i dużą szerokość pasma. Dzięki temu idealnie nadają się do wszelkich zastosowań wrażliwych na hałas, w tym urządzeń komunikacyjnych i radiowych.
niekorzyść
Elastyczność jest ograniczona. Regulatory liniowe mogą być używane tylko do napięć obniżających napięcie. W przypadku zasilaczy AC-DC transformator z funkcjami prostowania i filtrowania należy umieścić przed zasilaczem liniowym, co zwiększy całkowity koszt i wysiłek.
ograniczona produkcja. Zasilacze regulowane liniowo dostarczają tylko jedno napięcie wyjściowe. Jeśli potrzebujesz więcej, musisz dodać osobny regulator liniowy dla każdego pożądanego wyjścia.
Słaba wydajność. Ze względu na rozpraszanie ciepła wydajność przeciętnego regulatora liniowego wynosi od 30 procent -60 procent . Wymaga również dodania radiatora, co zwiększa gabaryty i wagę urządzenia
