Kroki pomiaru, czy obwód jest podłączony, czy nie, za pomocą multimetru.
Krok 1: Prace przygotowawcze
Podobnie jak w przypadku pomiaru prądu, należy najpierw upewnić się, że testowany obwód lub linia jest w stanie otwartym i podjąć niezbędne środki zabezpieczające, takie jak odłączenie zasilania lub włączenie odpowiedniego wyłącznika.
Krok 2: Wybierz tryb
Ustawić pokrętło wyboru multimetru na tryb pomiaru rezystancji, zwykle bieg oznaczony Ω. W tym trybie multimetr może mierzyć wartość rezystancji obwodu lub linii.
Krok 3: Podłącz przewody
Przyłóż obie sondy multimetru do odpowiednio dwóch pinów (lub dwóch punktów testowych) linii, która ma być testowana. Jeden styk znajduje się na zacisku testowym podłączonym czarnym kablem, a drugi styk znajduje się na zacisku testowym podłączonym czerwonym kablem. Upewnij się, że sondy są mocno trzymane, aby zapewnić dobry kontakt.
Krok 4: Przeczytaj wartość rezystancji

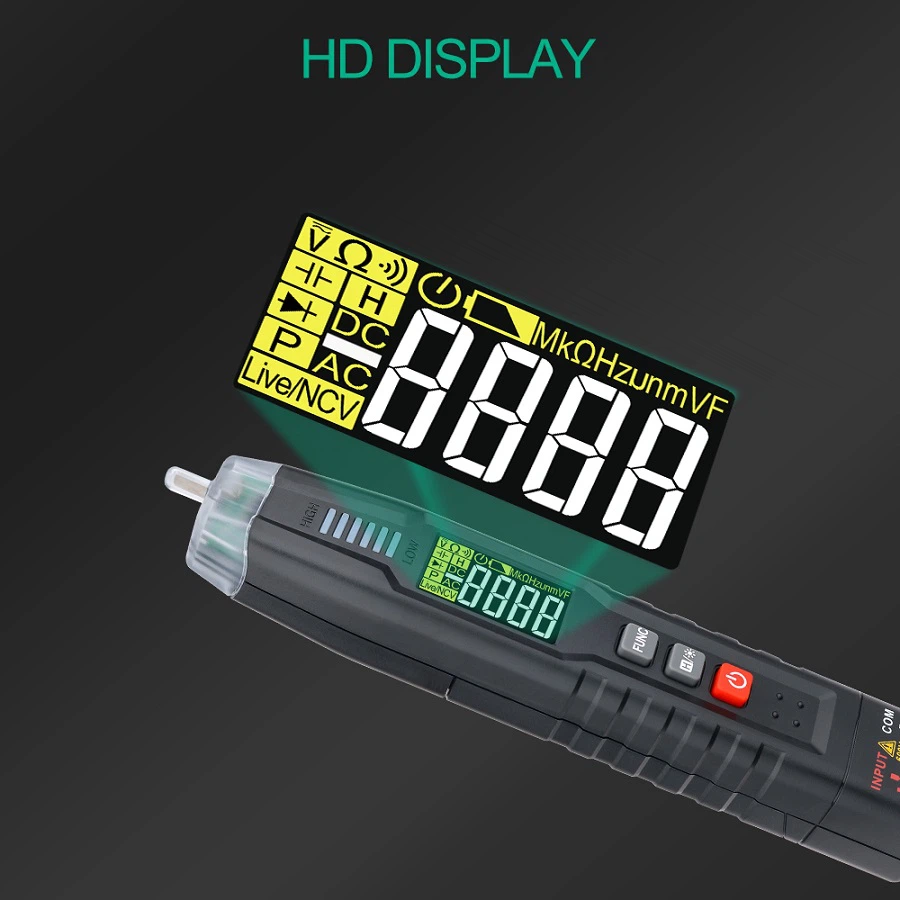

Poczekaj kilka sekund. Po ustabilizowaniu się wskazówki lub wyświetlacza cyfrowego multimetru można odczytać zmierzoną wartość rezystancji. Jeśli używany jest multimetr cyfrowy, wartość rezystancji będzie bezpośrednio wyświetlana na mierniku; jeśli używany jest multimetr analogowy, należy uważnie obserwować położenie wskazówki, aby zapewnić dokładny odczyt.
Krok 5: Oceń łączność
Ocenić, czy linia jest drożna, na podstawie zmierzonej wartości rezystancji. Jeżeli zmierzona wartość rezystancji jest bliska zeru, oznacza to, że linia jest wolna; jeżeli zmierzona wartość rezystancji jest bardzo duża lub nieskończona (wyświetlana jako ∞), oznacza to, że linia nie jest podłączona.
Należy zauważyć, że w przypadku używania multimetru do pomiaru łączności linii w obwodzie mogą znajdować się inne elementy lub części, a wartości rezystancji tych części również będą miały wpływ na wyniki pomiaru. Dlatego przed pomiarem powinniśmy poznać ogólną strukturę obwodu, aby poprawnie zrozumieć i zinterpretować wyniki pomiarów.
