Sposób użycia i środki ostrożności przy pomiarze sprawdzianów cęgowych

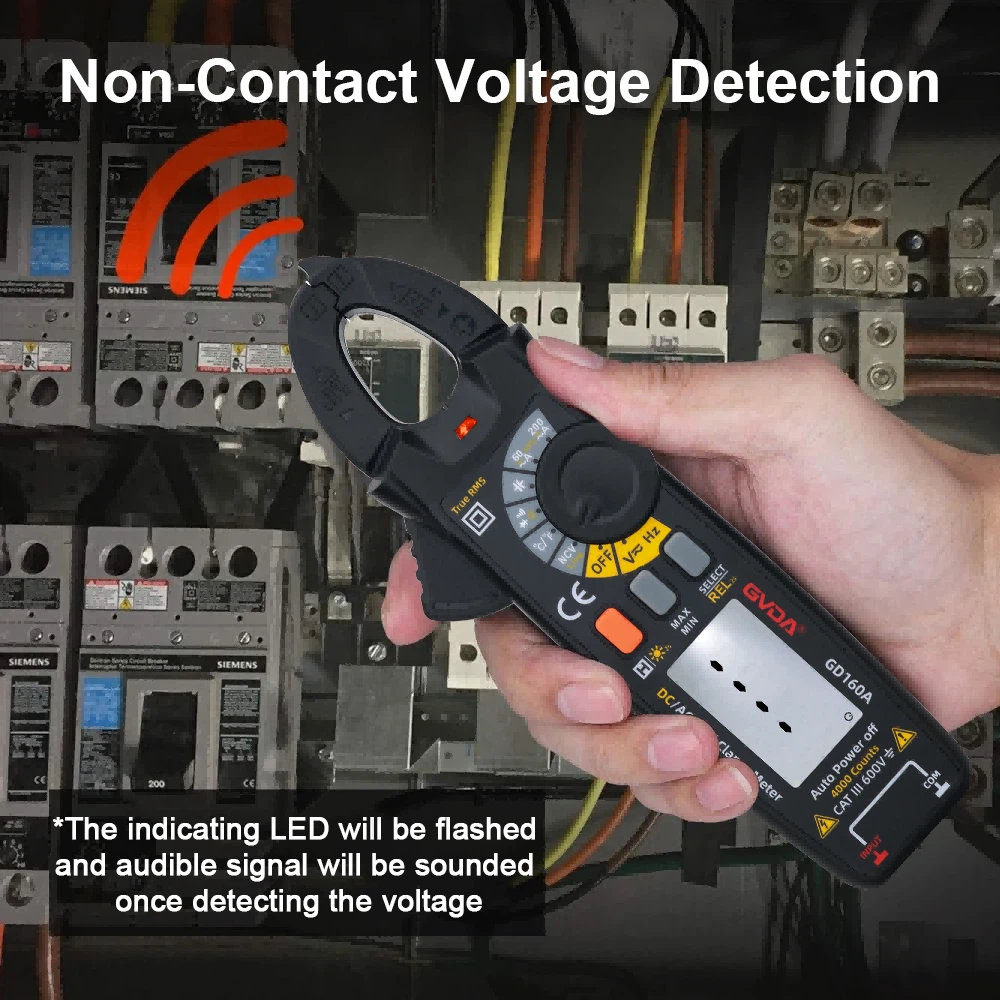

Amperomierze cęgowe dzielą się na wysokie i niskie napięcie, służą do bezpośredniego pomiaru prądu w obwodzie bez odłączania obwodu. Sposób użycia jest następujący:
(1) W przypadku stosowania wysokonapięciowego miernika cęgowego należy zwrócić uwagę na poziom napięcia amperomierza cęgowego. Surowo zabrania się stosowania miernika cęgowego niskiego napięcia do pomiaru prądu w obwodzie wysokiego napięcia. W przypadku stosowania do pomiaru wysokonapięciowego miernika cęgowego, powinien on być obsługiwany przez dwie osoby. Personel niedysponujący powinien wypełnić także drugi rodzaj zezwolenia na pracę. Podczas pomiarów powinni nosić rękawice izolowane, stać na izolowanych podkładkach i nie dotykać innego sprzętu, aby zapobiec zwarciu lub uziemieniu.
(2) Podczas obserwacji czasu zegarka należy zwrócić szczególną uwagę na zachowanie bezpiecznej odległości pomiędzy głową a naładowaną częścią. Odległość pomiędzy dowolną częścią ciała człowieka a częścią naładowaną nie powinna być mniejsza niż cała długość zegarka cęgowego.
(3) Podczas pomiaru w obwodzie wysokiego napięcia zabrania się podłączania przewodów od amperomierza cęgowego do innego miernika w celu pomiaru. Przy pomiarze prądu każdej fazy kabli wysokiego napięcia odległość pomiędzy głowicami kabli powinna wynosić co najmniej 300 mm, a izolacja powinna być dobra. Można go przeprowadzić tylko wtedy, gdy uzna się to za wygodne do pomiaru.
(4) Podczas pomiaru prądu bezpieczników topikowych niskiego napięcia lub poziomo rozmieszczonych szyn zbiorczych niskiego napięcia, każda faza bezpiecznika topikowego lub szyny zbiorczej powinna być zabezpieczona i odizolowana materiałami izolacyjnymi przed pomiarem, aby uniknąć spowodowania zwarć międzyfazowych.
(5) Surowo zabrania się wykonywania pomiarów, gdy jedna faza kabla jest uziemiona. Aby zapobiec przebiciu uziemienia i eksplozji spowodowanej niskim poziomem izolacji głowic kabli, co może zagrozić bezpieczeństwu osobistemu.
(6) Po zakończeniu pomiaru amperomierzem cęgowym ustaw przełącznik w pozycji zakresu, aby uniknąć przypadkowego przetężenia podczas następnego użycia; I należy go przechowywać w pomieszczeniu zamkniętym, w suchym miejscu.
2, wykryj napięcie robocze na wszystkich poziomach. Wykryj napięcie robocze w każdym punkcie i porównaj je z wartością normalną. Po pierwsze, upewnij się, że napięcie odniesienia jest dokładne. Do pomiarów i porównań zaleca się stosowanie multimetru cyfrowego tego samego modelu lub podobnego.
3, Analiza przebiegu. Za pomocą oscyloskopu elektronicznego obserwuj kształt fali napięcia, amplitudę, okres (częstotliwość) itp. każdego kluczowego punktu obwodu. Na przykład, jeśli oscylator zegara jest włączony, a częstotliwość oscylacji wynosi 40 kHz. Jeśli oscylator nie ma wyjścia, oznacza to, że wewnętrzny falownik TSC7106 jest uszkodzony lub może to być spowodowane przerwaniem obwodu w elementach zewnętrznych. Przebieg obserwowany na pinie {21} TSC7106 powinien być falą prostokątną 50 Hz, w przeciwnym razie może to być spowodowane uszkodzeniem wewnętrznego dzielnika 200.
4, Zmierz parametry komponentów. Dla elementów znajdujących się w zasięgu uszkodzenia należy przeprowadzić pomiary online lub offline i przeanalizować wartości parametrów. Podczas pomiaru rezystancji w trybie online należy wziąć pod uwagę wpływ elementów połączonych równolegle z nią.
5, Eliminacja ukrytych usterek. Ukryte usterki odnoszą się do usterek, które pojawiają się i znikają od czasu do czasu, a instrumenty są czasami dobre lub złe. Tego typu awaria jest dość złożona, a najczęstszymi przyczynami są słabo lutowane połączenia, luźne, luźne złącza, słaby styk przełącznika adaptera, niestabilna praca podzespołów i ciągłe pękanie przewodów. Ponadto uwzględnia także czynniki wywołane czynnikami zewnętrznymi. Jeśli temperatura otoczenia jest zbyt wysoka, wilgotność jest zbyt wysoka lub w pobliżu występują sporadyczne silne sygnały zakłócające itp.
