Metody rozwiązywania problemów przy przełączaniu zasilaczy

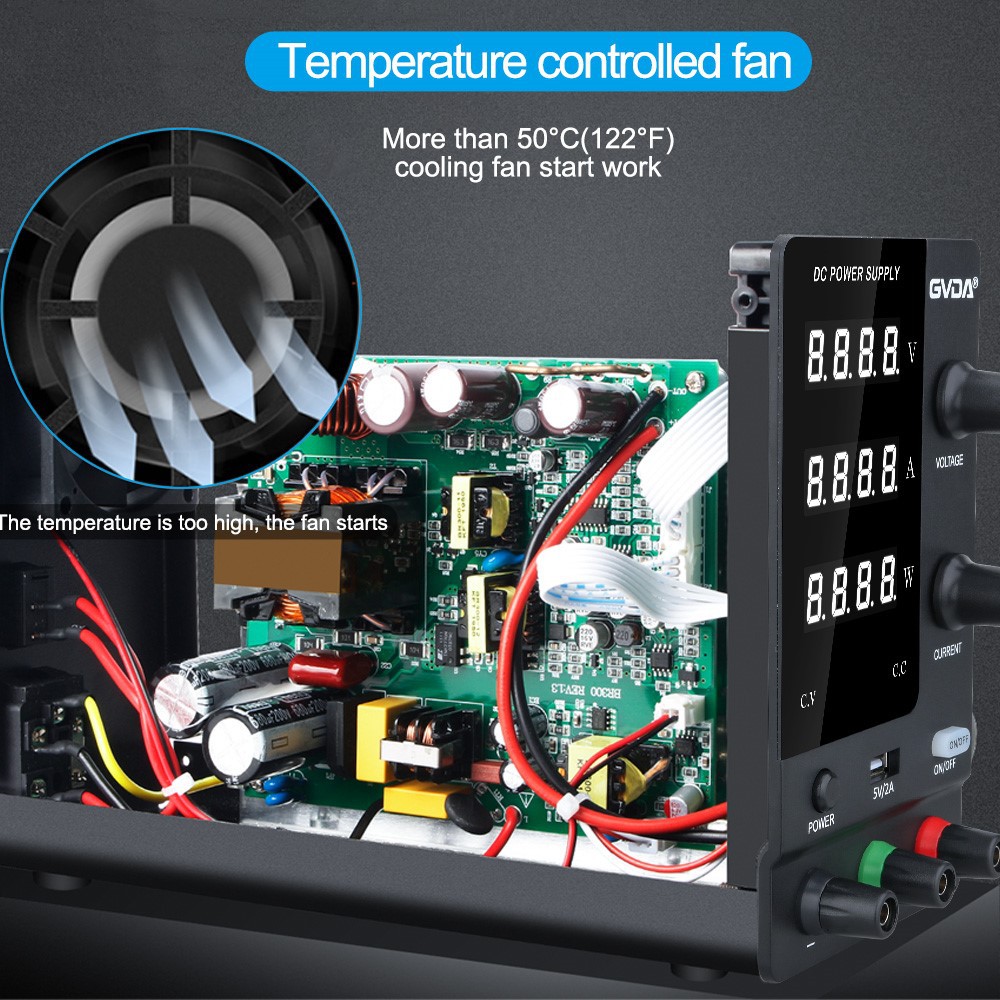

Zasilacz impulsowy jest nieodzownym elementem różnych urządzeń elektronicznych, a jego działanie jest bezpośrednio powiązane ze wskaźnikami technicznymi urządzeń elektronicznych oraz tym, czy mogą one pracować bezpiecznie i niezawodnie. Ze względu na kluczowe elementy wewnątrz zasilacza impulsowego pracujące w stanie przełączania wysokiej częstotliwości, niski pobór mocy, wysoki współczynnik konwersji i zaledwie 20 procent -30 procent objętości i masy zasilaczy liniowych, stało się główny produkt zasilaczy regulowanych. Naprawa usterek elektrycznych w sprzęcie elektronicznym przebiega zgodnie z zasadą rozpoczynania od łatwych do trudnych. W zasadzie zaczyna się od zasilacza, a po stwierdzeniu, że zasilanie jest w porządku, można przystąpić do naprawy pozostałych części sprzętu. Awarie zasilania są przyczyną większości usterek elektrycznych w sprzęcie elektronicznym. Dlatego zrozumienie podstawowej zasady działania zasilacza rozruchowego, zapoznanie się z umiejętnościami jego konserwacji i typowymi usterkami, jest korzystne dla skrócenia czasu naprawy usterek sprzętu elektronicznego i poprawy umiejętności konserwacji sprzętu osobistego.
1. Brak wyjścia, rurka zabezpieczająca jest normalna
Zjawisko to wskazuje, że zasilacz impulsowy nie pracuje lub przeszedł w stan ochronny. Po pierwsze, należy zmierzyć, czy pin startowy układu sterującego mocą ma napięcie początkowe. Jeżeli nie ma napięcia rozruchowego lub napięcie początkowe jest zbyt niskie, należy sprawdzić, czy rezystancja rozruchowa i elementy zewnętrzne kołka rozruchowego nie mają wycieków. W tym momencie, jeśli układ sterowania mocą działa normalnie, usterkę można szybko wykryć w wyniku powyższej kontroli. Jeśli występuje napięcie rozruchowe, zmierz, czy w momencie uruchomienia występuje skok wysokiego lub niskiego poziomu na końcu wyjściowym układu sterującego. Jeśli nie ma skoku, oznacza to, że układ sterujący jest uszkodzony, występuje problem z elementami obwodu oscylacji peryferyjnej lub obwodami zabezpieczającymi. Najpierw można wymienić układ sterujący, a następnie sprawdzić elementy peryferyjne; Jeśli następuje skok, jest to zazwyczaj spowodowane złymi lub uszkodzonymi rurkami przełączników.
2. Bezpieczne palenie lub smażenie
Sprawdź głównie duży kondensator filtrujący, diody mostka prostowniczego, lampy przełączające i inne części napięcia 300 V. Jeśli występują problemy z obwodem przeciwzakłóceniowym, może to również powodować spalenie i czernienie bezpiecznika. Należy zauważyć, że przepalenie bezpiecznika spowodowane awarią lampy przełączającej zwykle powoduje spalenie rezystora detekcji prądu i układu sterującego mocą. Termistory o ujemnym współczynniku temperaturowym również łatwo ulegają spaleniu wraz z bezpiecznikiem.
3. Istnieje napięcie wyjściowe, ale napięcie wyjściowe jest zbyt wysokie
Ten typ błędu zwykle pochodzi z obwodu próbkowania stabilizacji napięcia i obwodu sterującego stabilizacją napięcia. Wyjście prądu stałego, rezystor próbkujący, wzmacniacz próbkujący błąd, taki jak TL431, transoptor, układ sterowania mocą i inne obwody razem tworzą zamkniętą pętlę sterowania. Jakikolwiek problem w jakimkolwiek punkcie spowoduje wzrost napięcia wyjściowego.
4. Jeśli napięcie wyjściowe jest zbyt niskie, oprócz obwodu sterującego stabilizującego napięcie, istnieją również pewne przyczyny, które mogą powodować niskie napięcie wyjściowe:
A. W przypadku wystąpienia zwarcia w obciążeniu zasilacza przełącznika (szczególnie w przypadku zwarcia lub słabej pracy przetwornika DC/DC), należy odłączyć wszystkie obciążenia obwodu zasilacza przełącznika, aby rozróżnić, czy przełączyć obwód zasilania lub obwód obciążenia jest uszkodzony. Jeżeli napięcie wyjściowe odłączonego obwodu obciążenia jest normalne, oznacza to, że obciążenie jest zbyt duże; Jeśli nadal jest to nieprawidłowe, oznacza to, że wystąpiła awaria w obwodzie zasilania przełącznika.
B. Awarię diody prostowniczej i kondensatora filtrującego na końcu napięcia wyjściowego można ocenić metodą podstawieniową.
C. Spadek wydajności rury przełączającej nieuchronnie spowoduje, że rura przełączająca nie będzie w stanie normalnie przewodzić, zwiększając rezystancję wewnętrzną zasilacza i zmniejszając nośność.
