Zastosowanie miernika cęgowego:

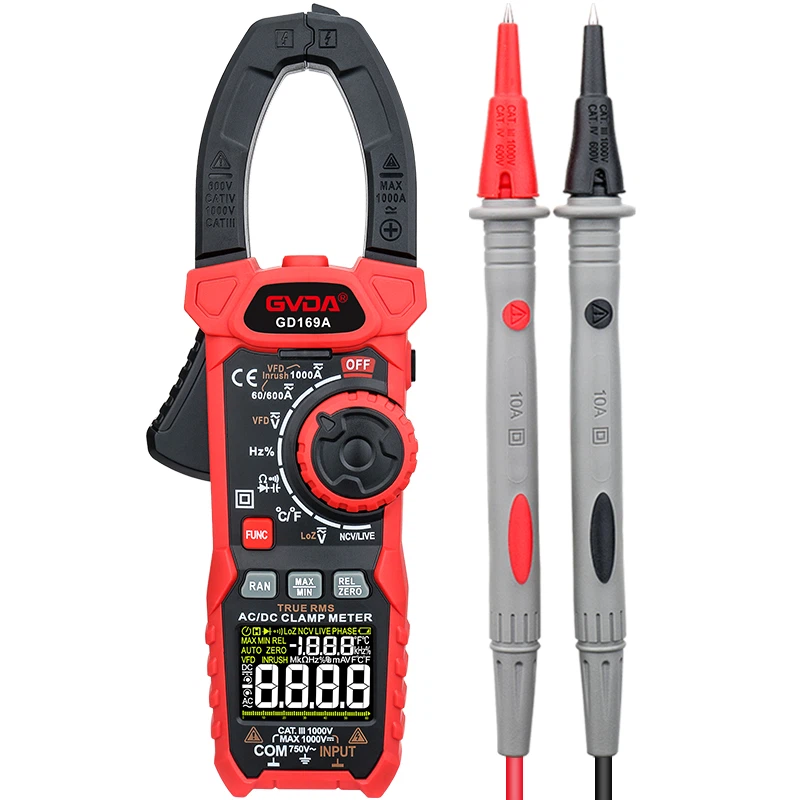

Miernik cęgowy jest przyrządem służącym do pomiaru wielkości prądu w działającej linii elektrycznej i może mierzyć prąd bez przerwy.
1. Budowa i zasada działania miernika cęgowego
Miernik cęgowy zasadniczo składa się z przekładnika prądowego, klucza cęgowego i prostowniczego układu magnetoelektrycznego z miernikiem siły reakcji.
2. Jak korzystać z miernika cęgowego
(1) Przed pomiarem wymagana jest mechaniczna regulacja zera
(2) Wybierz odpowiedni zakres, najpierw wybierz duży zakres, a następnie wybierz mały zakres lub spójrz na wartość na tabliczce znamionowej w celu oszacowania.
(3) Przy zastosowaniu najmniejszego zakresu pomiarowego i odczyt nie jest jednoznaczny można nawinąć badany przewód o kilka zwojów, liczbę zwojów należy ustalić na podstawie liczby zwojów w środku szczęki, następnie odczyt {{ 1}} wskazana wartość × zakres / pełne odchylenie × liczba obrotów
(4) Podczas pomiaru badany przewodnik powinien znajdować się pośrodku szczęk, a szczęki powinny być szczelnie zamknięte, aby zredukować błędy.
(5) Po zakończeniu pomiaru przełącznik należy ustawić na maksymalny zakres.
3. Środki ostrożności podczas korzystania z miernika cęgowego
(1) Napięcie badanego obwodu powinno być niższe niż napięcie znamionowe miernika cęgowego.
(2) Podczas pomiaru prądu w linii wysokiego napięcia należy nosić rękawice izolacyjne, buty izolacyjne i stać na podkładce izolacyjnej.
(3) Szczęki muszą być szczelnie zamknięte, a zakres nie może być zmieniany elektrycznie
