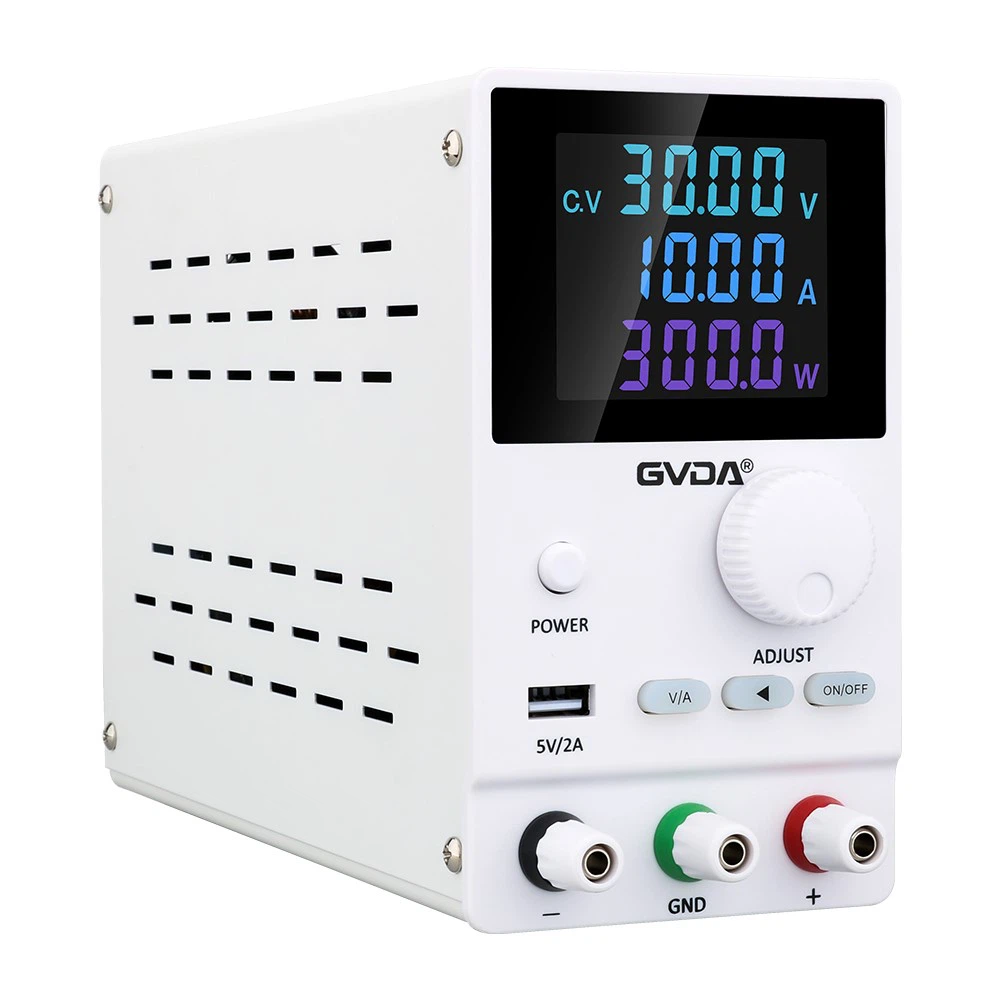

Które pięć czynników odpowiada za większość tętnienia wyjściowego w zasilaczach impulsowych?
1. Ustawienia kanału:
Sprzężenie: odnosi się do wyboru metod łączenia kanałów. Tętnienie to sygnał prądu przemiennego nałożony na sygnał prądu stałego, więc jeśli chcemy przetestować sygnał tętnienia, możemy usunąć sygnał prądu stałego i bezpośrednio zmierzyć nałożony sygnał prądu przemiennego.
Ograniczenia dostępu szerokopasmowego: wyłączone
Sonda: Najpierw wybierz sondę napięciową. Następnie wybierz współczynnik tłumienia sondy. Współczynnik tłumienia musi być zgodny z faktycznie używaną sondą, aby liczba odczytana z oscyloskopu była danymi rzeczywistymi. Przykładowo zastosowana sonda napięciowa jest umieszczona na ×. W tym momencie opcję dla sondy tutaj również należy ustawić na × 10. bieg.
2. Ustawienia wyzwalacza:
Typ: Krawędź
Źródło: Aktualnie wybrany kanał, np. przygotowanie do testu z kanałem CH1, powinien być tutaj wybrany jako CH1.
Nachylenie: wznoszące się.
Metoda wyzwalania: Jeśli obserwujesz sygnał tętnienia w czasie rzeczywistym, wybierz wyzwalanie „automatyczne”. Oscyloskop automatycznie śledzi zmiany w aktualnie mierzonym sygnale i wyświetla je. W tym momencie można także ustawić przycisk pomiaru tak, aby wyświetlał wymagane wartości pomiaru w czasie rzeczywistym. Jeżeli jednak chcesz uchwycić przebieg sygnału podczas pomiaru, musisz ustawić metodę wyzwalania na „normalną”. W tym momencie konieczne jest również ustawienie poziomu wyzwalania. Ogólnie rzecz biorąc, gdy znasz wartość szczytową mierzonego sygnału, ustaw poziom wyzwalania na 1/3 wartości szczytowej mierzonego sygnału. Jeśli nie jest znany, poziom wyzwalania można ustawić nieco niżej.
Sprzężenie: DC lub AC, zwykle przy użyciu sprzęgła AC.
3. Długość próbkowania (sekundy/siatka):
Ustawienie długości próbkowania określa, czy wymagane dane mogą zostać pobrane. Gdy ustawiona długość próbkowania jest zbyt duża, w rzeczywistym sygnale zostaną pominięte składowe o wysokiej częstotliwości; Gdy ustawiona długość próbkowania jest zbyt mała, widoczne są tylko lokalne części mierzonego sygnału rzeczywistego i nie można uzyskać prawdziwego sygnału rzeczywistego. Zatem podczas rzeczywistego pomiaru konieczne jest obracanie przycisku w tę i z powrotem i uważne obserwowanie, aż wyświetlany przebieg będzie prawdziwym i kompletnym przebiegiem.
4. Metoda pobierania próbek:
Można go ustawić w zależności od rzeczywistych potrzeb. Jeśli wymagany jest pomiar wartości PP tętnienia, najlepiej wybrać metodę pomiaru szczytowego. Częstotliwość próbkowania można również ustawić zgodnie z rzeczywistymi potrzebami, co jest związane z częstotliwością próbkowania i długością próbkowania.
5. Pomiar:
Wybierając pomiar szczytowy odpowiedniego kanału, oscyloskop może pomóc w wyświetleniu wymaganych danych w odpowiednim czasie. Jednocześnie możesz wybrać częstotliwość, wartość maksymalną, wartość średnią kwadratową itp. odpowiedniego kanału.
Rozsądnie konfigurując oscyloskop i obsługując go w ustandaryzowany sposób, z pewnością można uzyskać wymagany sygnał tętnienia. Jednak podczas pomiaru należy zwrócić uwagę na to, aby zapobiec zakłóceniom pochodzącym od innych sygnałów na samej sondzie oscyloskopu, aby uniknąć niedokładności mierzonego sygnału.
Rozsądnie konfigurując oscyloskop i obsługując go w ustandaryzowany sposób, z pewnością można uzyskać wymagany sygnał tętnienia. Jednak podczas pomiaru należy zwrócić uwagę na to, aby zapobiec zakłóceniom pochodzącym od innych sygnałów na samej sondzie oscyloskopu, aby uniknąć niedokładności mierzonego sygnału.
Pomiar wartości tętnienia metodą pomiaru sygnału prądowego odnosi się do pomiaru sygnału prądu tętniącego AC nałożonego na sygnał prądu stałego. W przypadku źródeł prądu stałego o wysokich wymaganiach dotyczących tętnienia, tj. tych o małych wymaganiach dotyczących tętnienia, metoda bezpośredniego pomiaru sygnałów prądowych pozwala uzyskać bardziej realistyczne sygnały tętnienia. W przeciwieństwie do metody pomiaru napięcia, tutaj również wykorzystuje się sondę prądową. Na przykład kontynuuj używanie wspomnianego powyżej oscyloskopu i dodaj wzmacniacz prądu i sondę prądową. W tym momencie po prostu przymocuj sygnał wyjściowy prądu do obciążenia za pomocą sondy prądowej, a metodę pomiaru prądu można zastosować do pomiaru sygnału tętnienia prądu wyjściowego. Podobnie jak w przypadku metody pomiaru napięcia, ustawienie oscyloskopu i wzmacniacza prądowego jest kluczem do tego, czy podczas całego procesu testowania będzie można próbkować sygnał rzeczywisty.
W rzeczywistości przy pomiarze tą metodą podstawowe ustawienia i sposób użycia oscyloskopu są takie same jak powyżej. Różnica polega na tym, że ustawienia sondy w ustawieniach kanału są inne. W tym miejscu należy wybrać aktualną metodę sondy. Następnie należy dobrać przełożenie sondy, które musi być takie samo jak przełożenie ustawione przez wzmacniacz, aby dane odczytane z oscyloskopu były danymi rzeczywistymi. Na przykład, jeśli współczynnik zastosowanego wzmacniacza jest ustawiony na 5A/V, wówczas oscyloskop również musi być ustawiony na 5A/V. Jeśli chodzi o metodę sprzęgania wzmacniacza prądowego, gdy sprzężenie kanałów oscyloskopu zostało już wybrane jako sprzężenie AC, można tutaj wybrać albo AC, albo DC.
